Автоматика для котлов и горелок помогает снизить расходы на топливо, обеспечивает безопасную эксплуатацию оборудования, повышает КПД и эффективность горения. Автоматика для горелочного оборудования Honeywell – эталон надежности, новых инженерных решений, разумные и доступные цены.
Для чего нужна автоматика горелочного оборудования
В целях безопасности все котлы на газе и жидком топливе, другое топливное оборудование должны оснащаться обязательным комплектом автоматизации безопасности. В стандартный комплект входит запорный клапан и устройство розжига, и контроля наличия пламени. Без установки автоматики, газовая служба не даст разрешения на ввод оборудования в эксплуатацию.
Если огня на горелках и факеле розжига нет, то клапан подачи газа или дизельного топлива автоматически закрывается. Перекрытие подачи также происходит при утечках, некорректной работе горелки.
Другие датчики и сенсоры, приводы отвечают за контроль давления, температуры, процентного состава топливно-воздушной смеси в закрытых камерах горения.
Централизованная настройка и регулировка, основанная на показателях с датчиков и сенсоров, снижает расход топлива, повышает эффективность горения. Автоматика помогает по максимуму использовать все возможности отопительного оборудования, учитывая фактические показатели температуры на улице и в помещении.
Направления автоматизации отопительного оборудования
Каждый тип автоматики Honeywell отвечает за контроль и координацию конкретного рабочего процесса или за измерение показателей горения (температура, прерывистость, интенсивность пламени). Есть и комплексные устройства, такие как менеджеры горения, координирующие практически все параметры работы котла.

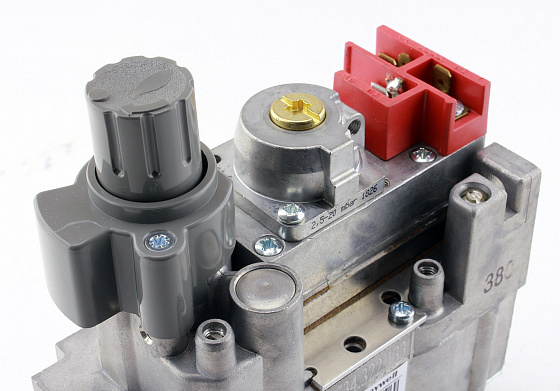

Газовые клапаны Honeywell – это основной узел автоматики безопасности и контроля расхода. Клапан полностью или частично открывает или, наоборот, закрывает подачу топлива. Если правильно отрегулировать настройки, можно установить нужные параметры работы котла. Существует несколько типов клапанов для газовых, дизельных горелок и универсальная автоматика, которая подходит для жидкого топлива и газа.
Предохранительные клапаны нужны для быстрого отключения горелки, при достижении установленных параметров давления. Honeywell Satronic VE4040 перекрывает подачу газа за 1 секунду в диапазоне регулировки от 1.5 до 15 мбар. Можно подобрать нужную модель клапана по диапазону регулировки, предельно допустимому давлению подачи газа на горелки.
Предохранительные регулирующие клапаны контролируют расход топлива и давление подачи топлива на горелки. Honeywell Satronic VR 434P клапан средней производительности, до 4 м3/час. Предназначен для максимального давления в системе до 500 мбар. Имеет моментальное срабатывание в одну секунду. Можно выбрать модель этого типа и с большей пропускной способностью.
Модулируемые клапаны регулируют давление и расход, имеют точные пользовательские настройки. Серия Honeywell Satronic VQ – это клапаны модульной конструкции, демпфирующие перепад давления газа, отвечающие за контроль объема топлива, подаваемого на горелки.

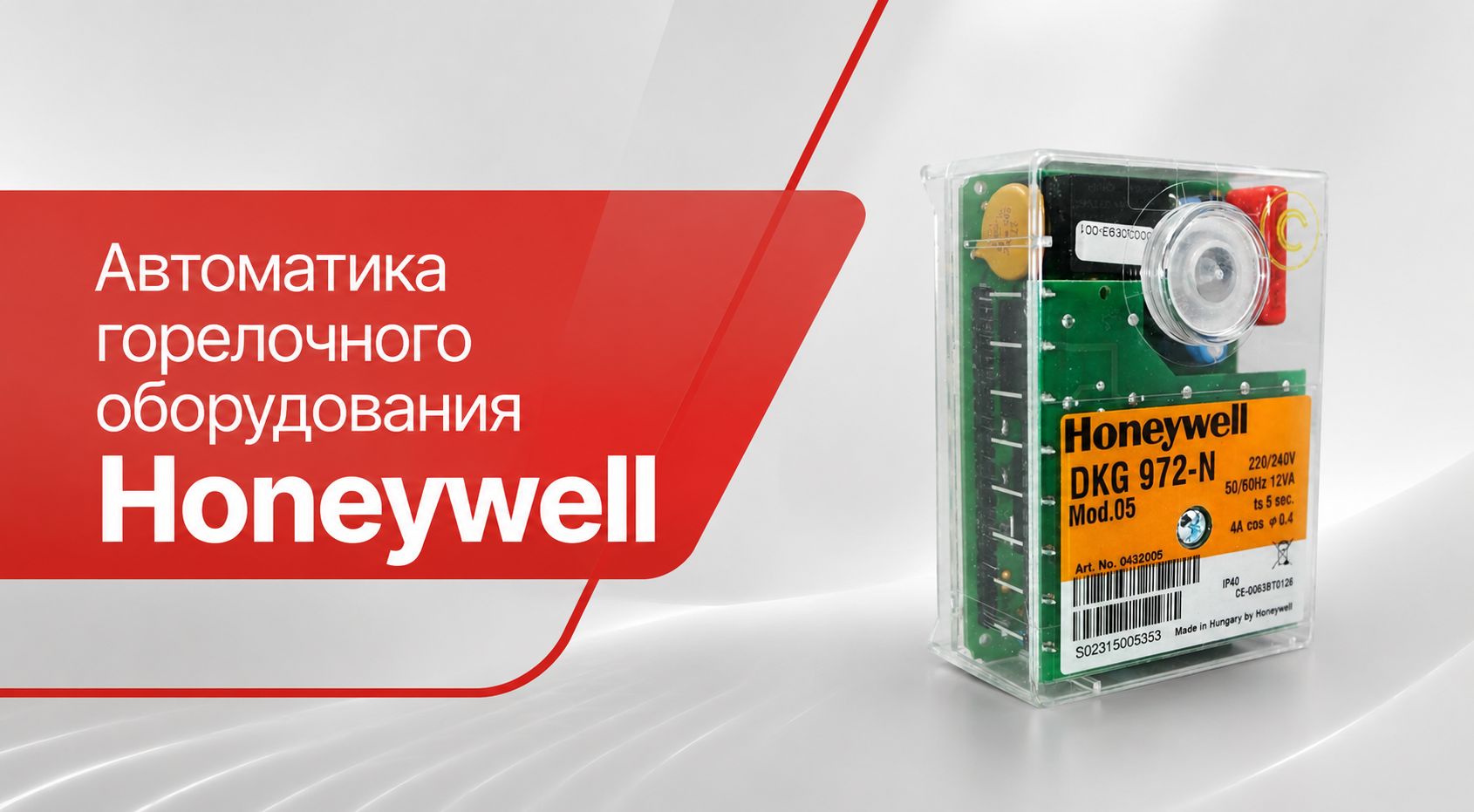

Менеджеры горения отвечают за розжиг и безопасное цикличное включение/отключение горелок по заданным параметрам. Снабжены несколькими разными сенсорами контроля пламени, редуктором и переключателем режима подачи топлива. В них предусмотрено время предварительной вентиляции камеры сгорания. Honeywell Satronic MMG может использоваться с газовыми и комбинированными 2-хступенчатыми горелками. Honeywell Satronic EC, универсальный менеджер горения для всех типов горелок.
Сервоприводы отвечают за открытие, закрытие клапанов и воздушных заслонок, контролирует процентный состав воздуха в закрытой камере котла для эффективного сгорания топлива. Интегрируется с автоматом горения для контроля пламени в нужном режиме. Honeywell Satronic LKS контролирует положение заслонки при розжиге и при работе горелок, время полного открытия 5 секунд. Бренд предлагает большой выбор моделей сервоприводов с разной скоростью открытия, диапазоном позиционирования угла поворота заслонки.
Регуляторы давления Honeywell – автоматика безопасности, предотвращающая избыточное или недостаточное давление подачи газа. Регулятор нормализует давление из газораспределительной сети до нужных параметров подачи топлива. Модели классифицируются по диапазону предельного и рабочего давления и диапазону настройки пользовательских параметров, пропускной способности. Honeywell Satronic HUPF с производительностью 6 м3/час работает в диапазоне 300 мбар (подача на горелки) – 500 мбар (давление в инженерной сети). Можно регулировать давление подачи на горелки от 20 до 30 мбар. Honeywell Satronic HUPF при тех же параметрах настройки давлени, имеет пропускную способность до 30 м3/час.
Трансформаторы розжига Honeywell формируют искру, от которой поджигается газ или жидкое топливо. Классифицируются по интенсивности, кратности, периодичности подачи искры. Для розжига газа, мощность искры должна быть меньшей, чем для жидкого топлива. Имеет значение и качество очистки дизеля, мазута для быстрого воспламенения. Honeywell Satronic ZT дает напряжение розжига 16 кВ. Honeywell Satronic Q652 обеспечивает напряжение поджига до 14 кВ.
Датчики пламени Honeywell контролируют наличие огня на пилотной и основной горелке. Классифицируются по типу сенсоров (желтое, синее, красное пламя) для разных типов и качества топлива.
Усилители сигнала пламени Honeywell чувствительные микроконтроллеры, усиливающие сигнал от датчиков пламени для правильной обработки центральным контроллером сигнала наличия пламени на горелках. Нужны для исключения ложного срабатывания автоматики.
Реле давления Honeywell фиксируют параметры давления подачи топлива на горелки. Классифицируются по диапазону предельно допустимого рабочего и поступающего от распределительной сети давления газа. Интегрируются с запорным или регулирующим клапаном. Honeywell Satronic C6097 диапазон настройки от 100 до 500 мбар. Honeywell Satronic DCM025 обеспечивает точную настройку давления от 0.04 до 0.25 мбар, при рабочем давлении 6 мбар.
Термостаты Honeywell нужны для мониторинга нагрева теплоносителя в отопительной системе.
Все компоненты системы автоматизации должны подбираться комплексно, с учетом их взаимной интеграции, возможностью подключения к центральному контроллеру автоматики.
